3 оси с ЧПУ контроллер комплекты Оффлайн автономный заменить Mach3 USB ЧПУ ГРАВИРОВКА СВЕРЛЕНИЕ машины

3 оси с ЧПУ контроллер комплекты Оффлайн автономный заменить Mach3 USB ЧПУ ГРАВИРОВКА СВЕРЛЕНИЕ машины
  • Продавецleder-guertel.info
  • Список ценUS $349.00piece
  • Продажная ценаUS $349.00piece
  • ДоставкаБесплатная доставка
  • Рейтинги3,7 (697)

Oписание продукта

Вы использовали наш замечательный небольшой контроллер ЧПУ?

Как вы думаете, цена этого большого контроллера слишком высока для простой модернизации ЧПУ?

Вы хотите снизить стоимость?

Что мы можем сделать ~

Мы делаем лучшее и стоим самого низкого!

Мы можем быть использованы в различных промышленных условиях!

Нам не нужен компьютер для работы! Чистый Автономный контроллер!

Этот продукт предоставляет Руководство PDF, пожалуйста, свяжитесь с нами, и мы отправим его на вашу электронную почту.

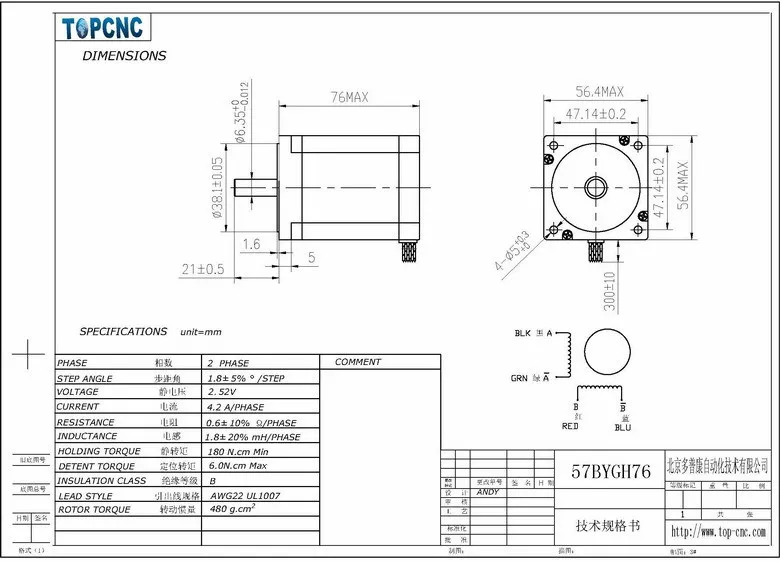

В том числе 1 DDCSV2.1 4 оси контроллер + 4 TC8642 драйверы + 4 57BYGH76 (1.8N.m) двигатели + AC220V/AC110V-DC24V 20A Питание

Если вы хотите купить только один контроллер 3 оси, пожалуйста, нажмите на следующую ссылку

Https://www.aliexpress.com/store/product/3-Axis-CNC-Control-System-USB-500KHz-Motion-Controller-G-Code-MPG-Hand-Wheel-router-engraving/324577_32664351540.html?spm=2114.12010608.0.0.EhQgVs

Если вы хотите купить только один контроллер 4 оси, пожалуйста, нажмите на следующую ссылку

Https://www.aliexpress.com/store/product/Free-shipping-2-axis-3-5-Inch-Color-LCD-CNC-controller-for-lathe-mill-machine-servo/324577_32260668115.html?spm=2114.12010608.0.0.gPnCA6

DDCSV2.1

4 оси Оффлайн автономный заменить Mach3 USB ЧПУ Управление Лер ЧПУ гравировки сверление машины Управление Системы карты

Примечание: Если вам нужно ручное колесо, пожалуйста, свяжитесь с нами за дополнительную плату.

Если вам нужна 8 входных и 12 выходных удлинительных плат, пожалуйста, также свяжитесь с нами за дополнительную плату.

Описание:

  1. DDCSV2.1 является 3/4 оси связь motion контроллер, который разработан через 4 года исследований и разработок; каждой позиции Цикл управления 4 MS, высокая точность управления. Самый высокий одиночный выходной импульс составляет 500 кГц, и ширина импульса регулируется. Поддержка общего шагового двигателя и сервопривода.
  2. DDCSV2.1 числовым программным управлением система использует ARM + FPGA рамки дизайн, рука полный человек-машина интерфейс и анализ кода, FPGA выполните базовую алгоритм и управления импульса поколения часть. Разумный дизайн, надежный контроль, удобная работа.

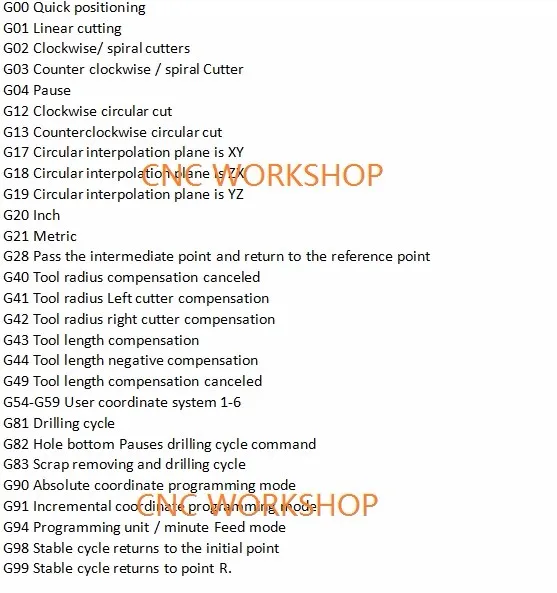

  3. DDCSV2.1 панели макет разумно, 17 ключ к полные общие в автономном режиме, поддержка для общего назначения FANUC G код совместим.
  4. Это руководство представляет операции метод DDCSV1, станок и процедуры работы станка. Через большое количество иллюстраций и примеры использования DDCSV2.1 может научиться использовать быстрее системы ЧПУ.

Производительность параметра:

  1. Обычный цифровой входной интерфейс 16-circuitoptocoupler муфта изоляции
  2. Обычный Цифровой вход Интерфейс 3-контур анод муфта изоляции
  3. Выходной интерфейс В порта управления шпинделем 0-10 В с аналоговым количеством (может быть изменен как PWM выход);
  4. Поддержка управления шаговым двигателем 3/4 оси, самый высокий Пульс управления одной оси составляет 500 кГц;
  5. ARM9 основной чип управления;
  6. Чип основного алгоритма FPGA;
  7. Экран TFT дюйм(ов) 4,3, соотношение разрешения: 480*272;
  8. 17 в рабочем состоянии ключи;
  9. Основное контрольное оборудование составляет 18 В -В 32 В, потребляемая мощность не должна быть ниже 0,5 А;
  10. Поддержка USB флэш-накопитель для чтения кода G, и размер G codefile не имеет требования;

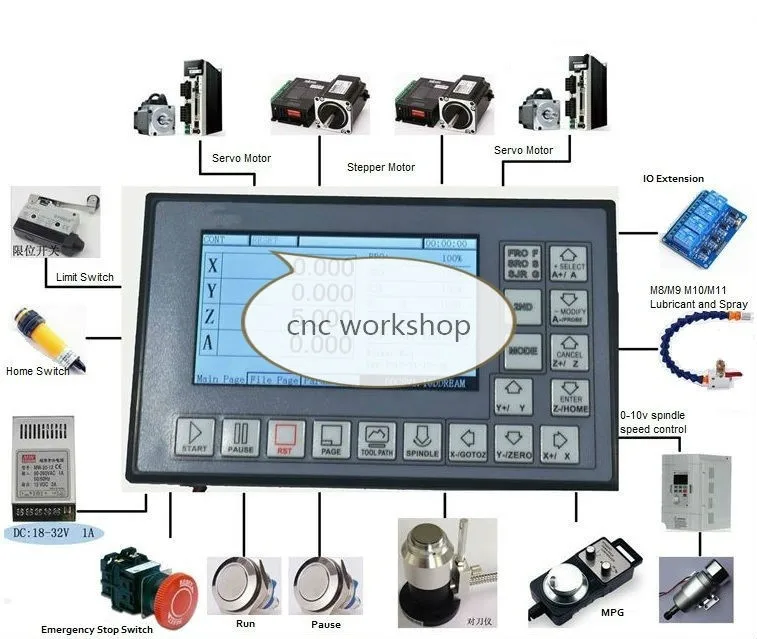

  11. Оснащен портом MPG (маховик) и поддерживает цифровой дисплей MPG, а также поддерживает общий MPG (маховик) на рынке.
  12. Поддержка ключа панели с одной осью ручной работы, ручной шаг и CONT операции;
  13. Поддержка работы быстро задайте положение хода;
  14. Поддержка нескольких систем координат (с функцией автоматического сохранения в случае отключения питания);
  15. Поддержка функции сохранения данных автоматически после отключения питания (нажмите Пуск, чтобы автоматически сохранить данные в операции, автоматически сохранить данные после отключения питания

Внешний вид, структура и размер:

  1. В DDCSV2.1 принимает встраиваемых оболочки структура, которая может пробить квадратное отверстие на шкаф оборудования и затем вставлять это оборудование в Сквайр отверстие.
  2. Используйте два механизма блокировки изнутри, чтобы зафиксировать это оборудование на шкафу оборудования, с легкой установкой.
  3. Размер панели изделию составляет 163 мм * 102 мм * 5 мм;
  4. Размер основной корпус 156 мм * 93 мм * 45 мм;
  5. Размер квадратное отверстие установлен на оборудования шкаф 156 мм * 93 мм
  6. 1212345678

TC8642

1. контур

TC8642 Тип подразделение двухфазный гибридный шаговый мотор привода, принимает DC 18 ~ 50 В источника питания, подходит для вождения 24 В ~ 50 В напряжение, менее 4.0A ток, двухфазный гибридный шаговый двигатель мм диаметром 42 ~ 86 мм. Привод принимает полностью цифровой текущий цикл управления, крутящий момент двигателя пульсация небольшой, плавный ход на низкой скорости, низкая вибрация и шум. При высокой скорости относительно высокий крутящий момент может быть выходным, точность определения местоположения высока. Он широко используется в гравировальных станках, станках с ЧПУ, упаковочных машинах, передающем оборудовании и других устройствах, требующих высокого разрешения.

2. Основные характеристики

A. Среднее Управление током, двухфазный синусоидальный ток

B. Источник питания постоянного тока 18-50 В

C. оптоэлектронный сигнал изоляции вход/выход

D. перенапряжение, понижение напряжения, перегрузки по току, функция защиты от короткого замыкания между фазами

E. Шестнадцать ступенчатых настроек и автоматическая функция половинного тока

F. восемь настроек выходного тока

Г. Оффлайн функция

H. Высокая скорость запуска

I. большой крутящий момент на высокой скорости

3. Электрические параметры

ВходВ ное напряжение DC 24-50 в вход

25600 импульсов на революцию при макс.
Входной ток менее 4А
Выходной ток 1.0A-4.2A
Потребляемая мощность: 80 Вт; внутреннее страхование: 6А
Температура Рабочая температура-10-45 градусов Цельсия; температура хранения 40 градусов Цельсия-70 градусов Цельсия
Влажность Без Конденсации, без капель воды
Газовый запрет горючих газов и проводящей пыли

23HS8442D8 двигатели
